제품 상세 정보:
|
| 신청: | SMT 생산 라인에서 PCB 진공 로더 | 설명: | SMT 자동 진공과 잡지 PCB 적재기 |
|---|---|---|---|
| 모델: | VL-M-TN | PCB 크기: | 50*80-330*250mm |
| 특징: | 양면 보드 및 트랜시버 보드의 자동 로딩 작업용 | 상표: | 인피텍 |
| 보증: | 일년 | 신뢰할 수 있음: | 산업용의 설계를 하세요 |
| 포장: | 나무 상자 패키지 | ||
| 강조하다: | 진공 유형 SMT PCB 장전기,SMT PCB 장전기 330*250mm |
||

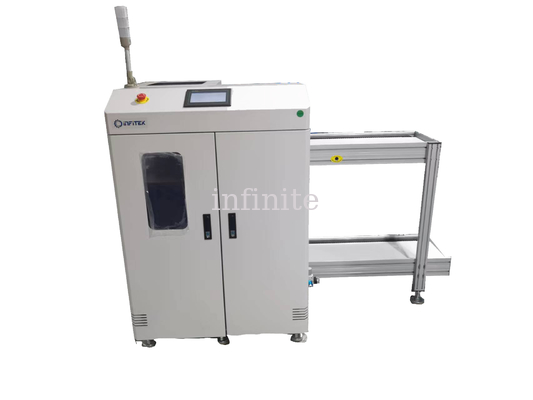

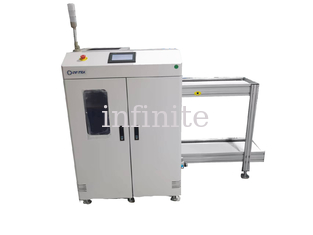

SMT 자동 진공 및 매거진 PCB 로더 - 2in1 PCB 로더, 50*80-330*250mm PCB |INFITEK 보드 핸들링
진공 타입 PCB 로더는 SMT 생산 라인에서 사용되는 장비입니다.이 기계의 주요 기능은 양면 보드 및 트랜시버 보드의 자동 로딩입니다.Infinite Vacuum Type PCB Loader는 안정적인 성능을 제공하고 피딩 플레이트 PCB의 원활한 작동을 위해 다기능 전기 회로 및 프로그램 설계로 설계되었습니다.장비의 안정성을 향상시키기 위해 안정적인 일체형 주조 리프팅 플랫폼 구조 설계로 내구성있는 재료로 제작되었습니다.무한 진공 타입 PCB 로더는 다양한 PCB 크기에 사용할 수 있습니다.우리는 또한 맞춤형 디자인을 받아들입니다.
특징:
| 기술적인 매개변수 | |
| 설명 | 양면기판 및 트랜시버기판의 자동 로딩 작업에 사용되는 장치입니다. |
| 잡지 수 | 상부 컨베이어: 매거진 1개, 하부 컨베이어: 매거진 2개 |
| 인덱싱 피치 | 10.20.30.40mm 또는 지정 |
| 최대 PCB 용량 | 400개(0.6mm 두께의 PCB) |
| 주기 시간 | 약.12초 또는 지정 |
| 전원 | AC1P110V/220V |
| 힘 | 최대 300VA |
| 기압 | 4-6bar, 최대 30ltr/분 |
| 운송 높이 | 900±20mm(또는 맞춤형) |
| 수송 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 |
| 명세서 | ||||
| 모델 |
치수 (L*W*H MM) |
기판 크기(MM) |
랙 크기 (L*W*H MM) |
무게(KG) |
| VL-M-TN | 1800*865*1250 | 50*80-330*250 | 355*320*563 | 200 |
| VL-L-TN | 2220*945*1250 | 50*80-445*330 | 460*400*563 | 240 |
| VL-LL-TN | 2450*1110*1250 | 50*80-530*390 | 535*460*563 | 280 |
| VL-XL-TN | 2450*1250*1250 | 50*80-530*460 | 535*530*563 | 320 |
작동 다이어그램
