| 설명: | SMT 조립 라인 | 신청: | SMT 생산 라인 레이-아웃 |
|---|---|---|---|
| 하이 라이트: | SMT 조립 라인 이중 트랙,고속 SMT 조립 라인 |
||

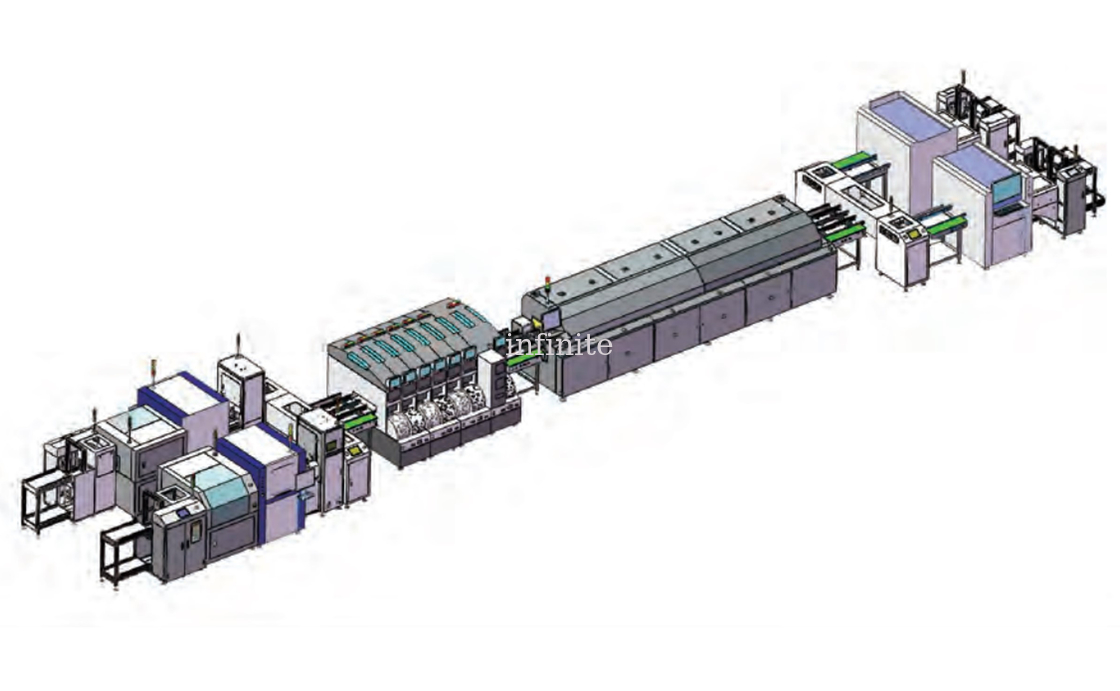

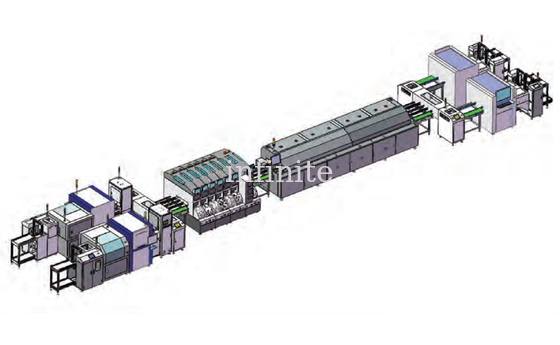

이중 트랙 고속 배선 체계 A
MULTI-WIRE MESH BELT REFLOW OVEN WIRING SCHEME은 결합된 SMT 생산 라인을 위해 설계된 SMT 생산 라인 레이아웃이며 3개의 리플로를 사용합니다.레이아웃은 여러 복잡한 SMT 라인용으로 설계되었습니다.이 레이아웃의 장점은 최소한의 공간에서 크고 복잡한 SMT 라인 레이아웃을 달성하여 가장 효율적인 레이아웃 설계로 생산 능력을 획기적으로 높였다는 것입니다.
| 명세서 | ||||||||
| 프로그램 세부정보 | 모델 사양 | 수량 | 힘 | 기압과 기류 | 치수 | 회로 기판 크기 | 무게 | |
| 자동 흡입 및 공급 플레이트 | VL-M-TN | 2 | 200 | 4-6Kgf/cm2 | 20L/분 | 1800*865*1250 | 50*80-330*250 | 200 |
| 기계 | ||||||||
| NG 버퍼 lm 단일 트랙 NG 버퍼 | BN-L-TN | 2 | 1200 | 4-6Kgf/cm2 | 10L/분 | 1000*714*1670 | 50*50-460*350 | 230 |
| PCB 셔틀 컨베이어 | PT-300L-2ATN | 2 | 600 | / | 600*3000*1050 | 50*50-550*350 | 220 | |
| 복선 도킹 스테이션 | DC-100M-N | 2 | 60 | / | 1000*1046*900 | 50*50-330*250 | 95 | |
| lm 도킹 스테이션 | BC-100L-N | 2 | 30 | / | 1000*676*900 | 50*50-445*350 | 80 | |
