제품 상세 정보:
|
| 신청: | SMT 생산 라인 사용을 위한 2in1 PCB 적재기 | 설명: | 자동 진공 및 매거진 PCB 로더 |
|---|---|---|---|
| 모델: | VL-L-TN | PCB 크기: | 50*80-445*330mm |
| 특징: | 이중 목적 PCB 적재기 | 상표: | 무한 자동화에 의한 INFITEK |
| 보증: | 1년 보증 기간 | 신뢰할 수 있음: | 산업용을 위해 |
| 포장: | 나무상자 /는 나무 상자에 채워 넣습니다 | ||
| 하이 라이트: | 알루미늄 합금 자동 PCB 로더,자동 PCB 로더 445*330mm |
||

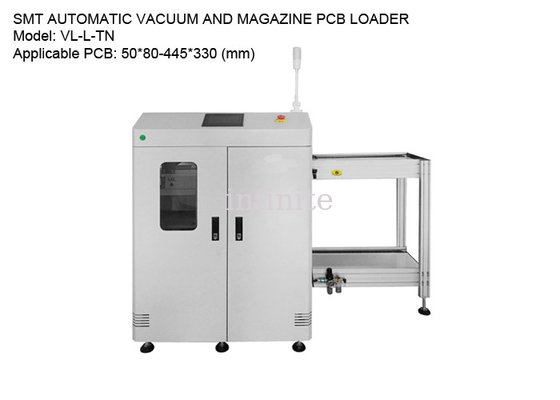

SMT 자동 진공 및 매거진 PCB 로더 - 2in1 PCB 로더, 50*80-445*330mm PCB |INFITEK 보드 핸들링 장비
INFITEK VL-L-TN 자동 진공 및 매거진 PCB 로더는 SMT 생산 라인에 사용되는 2in1 PCB 로더입니다.본 장비는 2면 PCB를 사용하는 SMT 생산라인에 적합하며, Top과 Bottom Side 공정에 동일한 생산라인을 사용합니다.INFITEK VL-L-TN 자동 진공 및 매거진 PCB 로딩 기계는 PCB 진공 로더 및 매거진 로더로 사용할 수 있습니다.이 이중 목적 SMT 보드 처리 장비는 50*80mm에서 445*330mm 범위의 가장 작은 L형 PCB 크기와 함께 사용하도록 설계되었습니다.
SMT 자동 진공 및 매거진 PCB 로더
모델: VL-L-TN
적용 가능한 PCB 크기: 50*80-445*330(mm)
PCB 잡지 크기: 460*400*563 (mm)
기계 차원: 2220*945*1250 (mm)
기계 무게: 대강.240kg.
특징:
| 기술적인 매개변수 | |
| 설명 | 양면기판 및 트랜시버기판의 자동 로딩 작업에 사용되는 장치입니다. |
| 잡지 수 | 상부 컨베이어: 매거진 1개, 하부 컨베이어: 매거진 2개 |
| 인덱싱 피치 | 10.20.30.40mm 또는 지정 |
| 최대 PCB 용량 | 400개(0.6mm 두께의 PCB) |
| 주기 시간 | 약.12초 또는 지정 |
| 전원 | AC1P110V/220V |
| 힘 | 최대 300VA |
| 기압 | 4-6bar, 최대 30ltr/분 |
| 운송 높이 | 900±20mm(또는 맞춤형) |
| 수송 방향 | 왼쪽에서 오른쪽으로 또는 오른쪽에서 왼쪽으로 |
| 명세서 | ||||
| 모델 |
치수 (L*W*H MM) |
기판 크기(MM) |
랙 크기 (L*W*H MM) |
무게(KG) |
| VL-M-TN | 1800*865*1250 | 50*80-330*250 | 355*320*563 | 200 |
| VL-L-TN | 2220*945*1250 | 50*80-445*330 | 460*400*563 | 240 |
| VL-LL-TN | 2450*1110*1250 | 50*80-530*390 | 535*460*563 | 280 |
| VL-XL-TN | 2450*1250*1250 | 50*80-530*460 | 535*530*563 | 320 |
작동 다이어그램
