SMT 자동 진공 및 매거진 PCB 로더 - 2in1 PCB 로더, 50*80-530*390mm PCB |INFITEK 보드 핸들링 장비

INFITEK VL-LL-TN SMT 자동 진공 및 매거진 PCB 로더는 양면 PCB를 사용하는 SMT 생산 라인에 적합한 이중 목적 보드 처리 장비입니다.이 PCB 로더는 베어 보드 PCB용 진공 로더로 사용할 수 있습니다.그리고 이미 상단에 장착된 PCB를 로드해야 하는 경우 Magazine Loader를 사용할 수 있습니다.INFITEK VL-LL-TN SMT 자동 진공 및 매거진 PCB 로딩 기계는 LL 유형 PCB용으로 설계되었습니다.50*80-530*390mm 크기의 PCB에 사용할 수 있습니다.

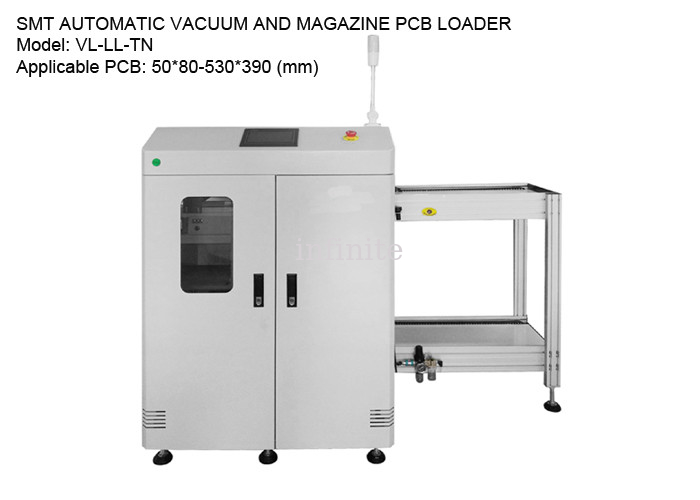

SMT 자동 진공 및 매거진 PCB 로더
모델: VL-LL-TN
적용 가능한 PCB 크기: 50*80-530*390(mm)
PCB 잡지 크기: 535*460*563 (mm)
기계 차원: 2450*1110*1250 (mm)
기계 무게: 대강.280kg.

특징:

• 특수 알루미늄 합금 부품을 사용하여 MAGAZINE 작동 상태를 보다 명확하게 이해
• 안정적인 일체형 주조 리프팅 플랫폼 구조 설계로 장비의 안정성이 향상되었습니다.
• 다기능 전기 회로 및 프로그램 설계, 안정적인 성능, 공급 플레이트 PCB의 원활한 보장
• 빈 상부에는 피딩 플레이트 PCB의 스텝 거리를 설정할 수 있는 4가지 PITCH 선택이 있습니다.
• LED 3색 작동 표시기는 7인치 컬러 휴먼-머신 인터페이스로 제어됩니다.
• 흡입 노즐 위치 지정을 위해 범용 위치 지정 메커니즘이 장착되어 있으며 PCB 보드의 특성에 따라 흡수 비트를 조정할 수 있습니다.
• 흡착판에 있는 PCB의 보드 부분에는 리프팅 및 언리프팅 기능이 있습니다.
• 재료 상자는 평판의 플라스틱 스트립에 의해 전달됩니다.
• 조정 가능한 푸시 플레이트 속도 제어
• 3점 포지셔닝 및 상부 및 하부 공압식 클램핑으로 상자의 위치가 정확함을 보장합니다.
• 푸시 플레이트 보호 시스템은 PCB 보드가 손상되지 않고 프로세스 손실이 감소하도록 보장합니다.
• 표준 SMEMA 통신 인터페이스는 다른 자동화 장치와 연결할 수 있습니다.



작동 다이어그램
